上海频询仪器设备有限公司...

上海频询仪器设备有限公司是一家专业从事动态信号分析，及机械设备维护研究系统的研发生产、销售并提供测试解决方案和工程服务的高科技企业。

产品中心>>成套培训系统6 转子、电机和机械振动的研究

机械故障诊断成套培训系统

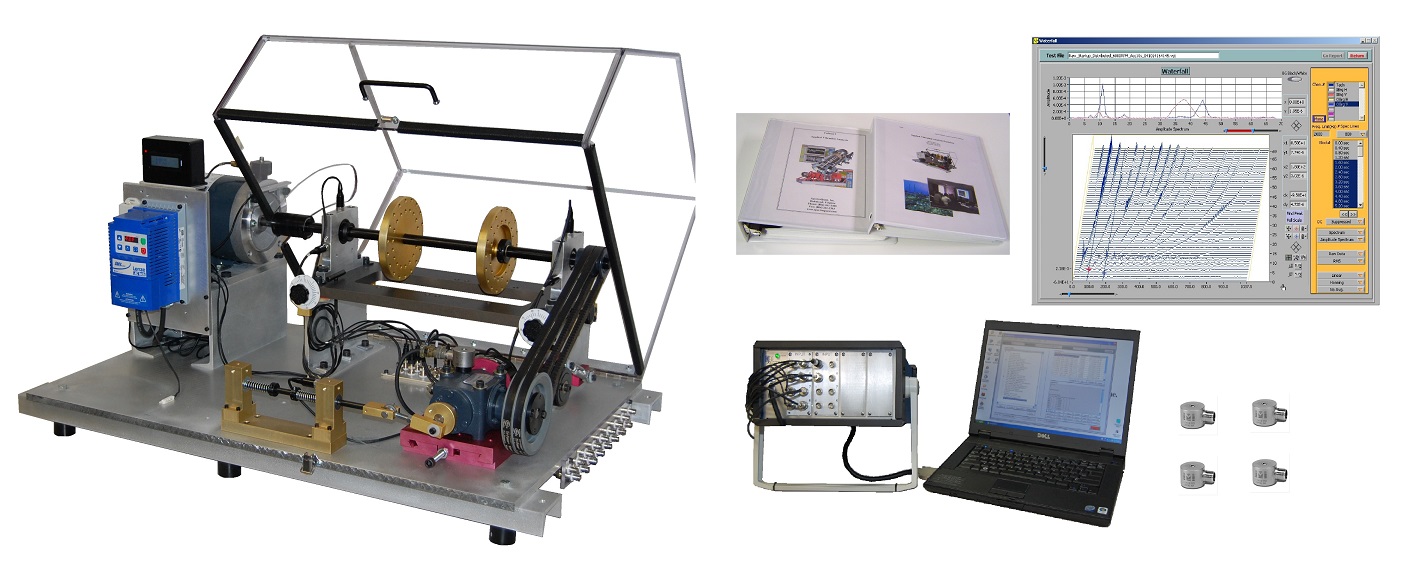

　　SpectraQuest 实验台和软件可作为培训工具出售。这套工具将给您提供培训所需的全部组件（综合模拟实验台、培训手册、传感器、数据采集和分析软件），是一个功能完善的成套培训系统。

·使您的工程师成为振动专家
.准确估计与判断机械故障根源
·提高生产流程与机械设备可靠性，满足ISO和QS标准
·通过实验室的实习与实验来加快学习进程
·实验验证，实现正确诊断

产品介绍技术参数

　　该成套培训系统主要研究基于振动响应的校准、平衡、共振、轴承故障、变速箱、带传动、曲拐机构、机械摩擦、轴裂纹、阻尼、异步电动机、水泵、风机、压缩机和转子动力学。

MFS-MG 综合模拟实验台
·用于滑动轴承转子动力学的转轴
·滑动轴承油膜涡动和油膜振荡
·轴瓦间隙的选择和油压的控制
·了解机械故障诊断技术
·了解机器状态监测和PdM技术
·了解共振和变速齿轮箱，以及带传动的诊断
·往复、回转同步运行机构
·在一阶临界转速前后研究平衡过程
·研究振动、电机电流和噪音之间的关系

研究工具箱包括：
·培训手册
·1/2英寸和3/4英寸轴的油膜涡动或油膜振荡
·偏心和翘曲的转子
·四种联轴方式
·中心和端部弯曲的轴
·滚动轴承的共振或临界转速
·套筒轴承的共振
·3/4英寸和1英寸的故障轴承
·3/4英寸和1英寸的轴承负载
·1英寸的轴承
·翘曲和有阻尼的轴承座
·3/4英寸的套筒轴承
·多带传动和齿轮箱
·带传动安装模块
·偏心皮带轮
·曲拐机构
·机械摩擦
·裂纹轴
·风机振动
·离心泵
·往复式压缩机
·有故障的齿轮箱、泵、压缩机
·直接驱动的带传动、齿轮箱、曲拐机构、泵、压缩机
·7种故障交流电机

数据采集系统
VibraQuest Pro 软件：
·多通道数据采集、分析与建模系统
·分析函数包括幅值谱、自功率谱和互功率谱、功率和幅值谱密度、频率响应、相干函数、统计分析、数据比较、脉冲响应。
·数据显示包括时域波形、FFT频谱、功率谱、伯德图、轴心轨迹图、奈奎斯特图、极坐标图、瀑布图。
硬件：
·台式机集成有数据采集卡（24位分辨率、采样频率102.4kHz、8通道同步采样）、IEPE传感器电源、抗混叠滤波器、8根8引脚SMB到BNC电缆。

传感器
·八个0.3-10KHz、100mV/G加速度计和两个0.4 - 5 kHz、100 mV/g三轴加速度计
·四个含解调器和电源的电涡流位移传感器探头
·电动机电流探头
